V nadaljevanju Vam predstavljamo značilnosti, uporabo in lažjo izbiro produktov industrijske avtomatike Danfoss. Ti veljajo tako za industrijsko avtomatiko Danfoss, kakor tudi za ostale produkte industrijske avtomatike.



1.) ELEKTROMAGNETNI VENTILI

Kaj je elektromagnetni ventil?
Elektromagnetni ventil deluje na isti način kot normalni zaporni ventil (npr. kot pri razprševalcu vode na vašem vrtu). Razlika je v tem, da vam ročno delo odpiranja pipe, elektromagnetni ventil prihrani. To vam omogoča zaradi pomoči urnega mehanizma ali stikala, ki je spojen z ventilom. Elektromagnetni ventil je, preprosto, zaporni ventil z električnim pogonom.

Kje lahko uporabljamo elektromagnetne ventile?
Uporablja se lahko kjerkoli, tam kjer ne želite ali ne morete ročno vkjučiti ali izključiti tekočine ali plina. Vse kar morate narediti je, pomisliti kje vam elektromagnetni ventil lahko koristi.

Vseeno vam ponujamo nekaj primerov:

- Hoteli in restavracije:	zaščita pred poplavami in uhajanjem plina
- Namakanje:	s pomočjo urnega mehanizma lahko avtomatsko nadzorujete namakanje na vašem vrtu, gredi, rastlinjakih, zbiralnikih vode ali na polju
- Sanitarni prostori:	lahko daljinsko nadzorujete oskrbo z vodo javnih stranišč in tušev
- Kotlovnice:	avtomatsko polnjenje vodnih zbiralnikov za toplo vodo in parnih kotlov
- Ekspanzijski sistemi:	voda v sistemu se mora konstantno dovajati zaradi izhlapevanja. Z elektromagnetnim ventilom je to možno avtomatsko in daljinsko
- Doziranje:	v različnih postopkih, kjer se proizvodu dodaja voda ali kakšen drug medij
- Pranje:	elektromagnetni ventil se lahko koristi v različnih postopkih pranja (npr. v avtopralnicah, pralnicah perila, industrijskih strojih za pranje
- Kuhanje:	elektromagnetni ventil se lahko koristi pri avtomatih za kavo, pečicah, tunelskih strojih za pranje posode, kuhinjskih aparatih...
- Farmacija in Prehrana:	natančno doziranje surovin, regulacija pretoka pri različnih sistemih v farmacevutski in prehrambeni industriji



Značilnosti elektromagnetnih ventilov:
• Izvedba s priključki od G 1/8" do 4"
• Ohišje ventila iz medenine (medenina odporna na decinkfikacijo - DZR medenina), nerjavečega jekla in litine
• 2-smerna ali 3-smerna izvedba
• Napetost tuljave od 12 V DC do 400 V AC
• Obstajajo izvedbe za zaprte sisteme (diferenčni tlak - 0 bar) in odprte sisteme, nekateri tudi z dušenjem hidravličnih udarov
• Obstajajo direktno krmiljeni in servo krmiljeni ventili



Kako izbrati elektromagnetni ventil?
Danfoss elektromagnetni ventili se lahko dobavljajo v kompletu ali posamezno, brez tuljave in priključnice. Pred ventil se priporoča vgradnjo lovilca nesnage (glej str. 82 v katalogu Termocenter).

Ventil je lahko:  • NC (normally closed) - ventil je v osnovnem položaju zaprt in se z dotokom el. toka odpre
                            • NO (normally open) - ventil je v osnovnem položaju odprt in se z dotokom el. toka zapre



	+		+		=
Ohišje ventila		Tuljava		Priključni konektor		Elektromagnetni ventil

Za ogled ponudbe elektromagnetnih ventilov Danfoss, vas vabimo, da odprete zavihek: INDUSTRIJSKA AVTOMATIKA - ELEKTROMAGNETNI VENTILI ali kliknete tukaj.



---

2.) PNEVMATSKI VENTILI

Kaj je AV210 pnevmatski ventil s poševnim sediščem?
Je eksterno krmiljen ventil s poševnim sediščem, namenjen zahtevnim industrijskim aplikacijam. Ventil deluje z mediji zelo visokih temperatur in viskoznosti. Odporen je na delce nesnage v mediju. Zato ga pogosto imenujejo tudi "ventil za reševanje problemov". Dostopen je v različicah brona in nerjavečega jekla.

Značilnosti AV210 pnevmatskih ventilov? • Za vse tekoče in plinske medije • Pretoki: 0 - 221 m³/h • Diferenčni tlak: 0-16 bar • Temperatura medija: -30 do 180°C • Temperatura okolice: -30 do 60°C • Navojni priključki: od G 3/8" do 2" • DN 15-50 • Viskoznost: do 600cSt • Material tesnila: PTFE • Možnost tudi z NAMUR priključkom • Kot pilotski ventil za zrak, se koristi ventil EV310B



Za ogled ponudbe pnevmatskih ventilov spoševnim sediščem Danfoss, vas vabimo, da odprete zavihek: INDUSTRIJSKA AVTOMATIKA - PNEVMATSKI VENTILI ali kliknete tukaj.



---

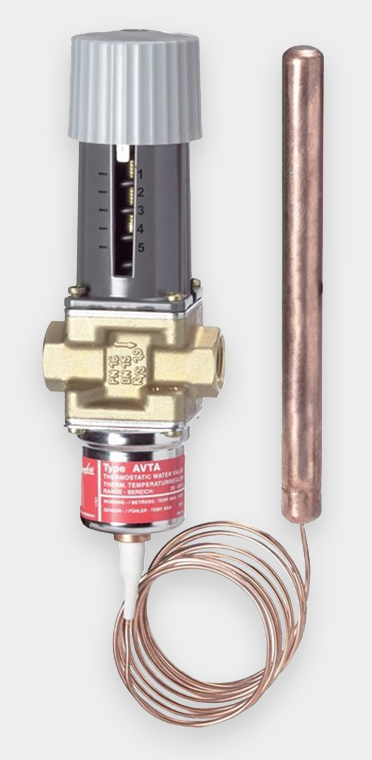

3.) TERMOSTATSKI VENTILI S TIPALOM TEMPERATURE - AVTA

Kaj je AVTA termostatski ventil s tipalom temperature?
AVTA termostatski ventil je ventil brez pomožne energije. Najpogosteje se uporablja za regulacijo v sistemih hlajenja, saj pri naraščanju temperature odpira.

Značilnosti AVTA termostatskih ventilov s tipalom temperature? • Odporen na nečistoče • Tlačno neodvisen • Brez pomožne energije • Ventil se odpira s porastom zaznane temperature tipala • Diferenčni tlak: 0-10 bar • Max. delovni tlak: 16 bar • Max. preizkusni tlak: 25 bar • Max. tlak na tipalu: 25 bar • Možnost izvedbe v medenini ali nerjavečem jeklu

Za ogled ponudbe termostatskih ventilov Danfoss, vas vabimo, da odprete zavihek: INDUSTRIJSKA AVTOMATIKA - TERMOSTATSKI VENTILI ali kliknete tukaj.



---

4.) TERMOSTATSKI VENTILI S TIPALOM TEMPERATURE - AVTB

Kaj je AVTB termostatski ventil s tipalom temperature?
AVTB temostatski ventil je ventil brez pomožne energije. Najpogosteje se uporablja za regulacijo v sistemih ogrevanja, saj pri naraščanju temperature zapira.

Značilnosti AVTB termostatskih ventilov s tipalom temperature? • Odporen na nečistoče • Tlačno neodvisen • Brez pomožne energije • Ventil se zapira s porastom zaznane temperature tipala • Diferenčni tlak: 0-10 bar • Max. delovni tlak: 16 bar • Max. preizkusni tlak: 25 bar • Max. tlak na tipalu: 25 bar • Možnost izvedbe v medenini ali nerjavečem jeklu

Za ogled ponudbe termostatskih ventilov Danfoss, vas vabimo, da odprete zavihek: INDUSTRIJSKA AVTOMATIKA - TERMOSTATSKI VENTILI ali kliknete tukaj.



---

Vodič za izbor DANFOSS industrijskih ventilov



Aplikacija
V nekaterih primerih sama aplikacija določa medij. Danfoss ventili se lahko uporabljajo pri različnih aplikacijah, kot so: zračni kompresorji, kotli, avto pralnice, medicinske naprave, daljinsko ogrevanje, prehrambena industrija, protipožarni sistemi, izmenjevalci toplote, naprave za napajanje, čistilne naprave (za dom in industrijsko), črpalke, aplikacije s paro, sterilizatorji, sistemi za obdelavo vode, varjenje…

Medij
Ventil je zasnovan za uporabo z različnimi mediji.
Najpomembnejše je sledeče:
• Ventil z EPDM membrano je primeren za vodo in nizkotlačno paro (do 4 bar in 140°C)
•  Ventil s FKM/ NBR membrano je primeren za olje, zrak, plin in vodo

Nepravilna raba ventila
• Če ventil z EPDM membrano uporabljamo za medij, ki vsebuje olje (običajno so to zračni kompresorji), se bo membrana razširila, zaradi česar ventil ne bo optimalno deloval
• Če ventil s FKM / NBR membrano uporabljamo za vodo, ki ima višjo temperaturo od predpisane. Za FKM membrano mora biti temperatura vode pod 60°C in za NBR pod 90°C. Če temperaturo prekoračimo bo delovna obstojnost ventila zmanjšana

Ostali mediji
• Za demineralizirano vodo moramo uporabljati medenino odporno na decinfikacijo (DZR medenina)
• Za paro temperature nad 140°C ter pod 185°C uporabljamo poseben ventil za paro s teflonsko (PTFE) membrano

Dimenzioniranje
Kv vrednost - pretok (kapaciteta)
• Določa koliko m3/h vode se pretaka skozi ventil pri diferenčnem tlaku 1 bar
• Rezultat različnih konstant, ki izhajajo iz oblike šob, enot in podobno, se določi z novo konstanto, Kv – vrednost
• Za izračun pretoka uporabimo sledečo formulo:

Tlak

Odprt sistem
V odprtem sistemu je diferenčni tlak dobro znan. S tem lahko preverimo obstoj zadostnega diferenčnega tlaka za odpiranje servo-regulacijskih ventilov.
Ventili primerni za odprte sisteme:
• EV210B, EV210A, EV310B in EV310A
direktno krmiljeni elektromagnetni ventili
• EV220B, EV220A, EV225B in EV250B
servo krmiljeni elektromagnetni ventili

Zaprt sistem (krožni)
V zaprtem krogu je diferenčni tlak nedoločen. Zato elektromagnetni ventil odpira tudi brez diferenčnega tlaka:
• EV250B direktno upravljan elektromagnetni
ventil z asistiranim dvigom
• EV210B, EV210A, EV310B in EV310A direktno
upravljan elektromagnetni ventil

Delovni tlak
Standardni ventili so zasnovani za tlake od 6 – 30 bar. Dejanska vrednost je odvisna od vrste ventila. Paleta izdelkov vključuje tudi ventile za posebne namene, zasnovane za tlake do 80 bar.

Diferenčni tlak/MOPD
• Razlika med vstopnim in izhodnim tlakom (ΔP=P1-P2)
• Max. dovoljeni diferenčni tlak pri katerem se ventil odpre
• Označen kot MOPD (Maximum Opening Press Differential)
• MOPD označuje vrednost diferenčnega tlaka v
najslabšem primeru:
- 100 % obremenitev
- Max. temperatura medija in okolice
- Nominalna napetost, tipično -10 %
- Tlak je pogosto omejen z zahtevami vzdržljivosti, ki so višje od MOPD

Temperatura
Temperatura medija
Ventili so odporni na normalne temperature v industrijski uporabi. Če temperatura naraste nad mejo, obstaja nevarnost, da ventil ne bo deloval pravilno, npr. membrana se deformira in s tem se življenjska doba ventila skrajša. Če aplikacija zahteva visoko temperaturno odpornost, imamo v programu ventile, ki so namenjeni uporabi v visokotemperaturnih sistemih.
Temperatura okolice
Temperatura okolice mora biti znotraj določenih območjih, da lahko tuljava deluje optimalno.

Funkcija ventila
Večina industrijskih sistemov deluje z breztlačno zaprtimi ventili (NC = normalno zaprt). Danfoss program ventilov vključuje tudi odprte ventile brez napetosti (NO = normalno odprti) za aplikacije, ki potrebujejo to funkcijo.

Ohišje ventila
V mokrih in vlažnih okoljih se uporabljajo tuljave z zaščito IP67.

Filter
V sistemih z nečistočami obstaja nevarnost, da gibljivi deli ventila ne bodo delovali pravilno. Nečistoče so najpogostejši vzrok okvare magnetnega ventila. Da se izognete tej težavi, pred ventili namestite lovilec nesnage.

Napetost in moč
Za izbiro pravilnega ventila je treba vedeti kakšna je napetost v aplikaciji (Volt AC/DC nominalno +/- 10%) Najvišji dovoljeni diferenčni tlak se lahko poveča z namestitvijo močnejše tuljave. Moč tuljave je odvisna od njene vrste (BA, BB, AC, AM…).
